一、产品名称

一体化预制泵站

二、适用范围

城镇基础水利设施建设，处理生活污水的污水处理站市政排水、生活污水处理以及降水排涝，将经过处理的降雨、生活污水排入市政的污水管道网。

三、产品概述

1、预制泵站的总体布置要求和站址应根据地质条件、工程设计以及泵站运行等，经技术经济比较确定。

2、预制泵站布置应符合《给水排水工程构筑物结构设计规范》GB50069的规定，并应符合下列规定：

(1)满足机电设备布置、安装、运行和检修要求；

(2)满足结构布置要求；

(3)满足通风，采暖和采光要求，并符合防潮、防火、防噪声、节能、劳动安全与工业卫生等技术规定；

(4)满足交通运输要求：

(5)做到布置美观，且与周围环境相协调。

3、预制泵站底板高程应根据水泵安装高程和进水流道布置或管道安装要求等因素，并结合预制泵站所处的地形、地质条件综合确定。

4、安装在预制泵站内水泵四周的辅助设备、电气设备及管道、电缆道等，其布置应避免交叉干扰

5、预制泵站运行过程中的噪声应符合现行国家标准《工业企业噪声控制设计规范》GB/T50087的规定。

6、预制泵站的耐火等级不应低于二级。预制泵站附近应设消防设施，并应符合现行国家标准《建筑设计防火规范》GB50016和国家现行标准《水利水电工程设计防火规范》SL329的规定。

7、预制泵站的设计应符合《泵站设计规范》GB50265的规定。

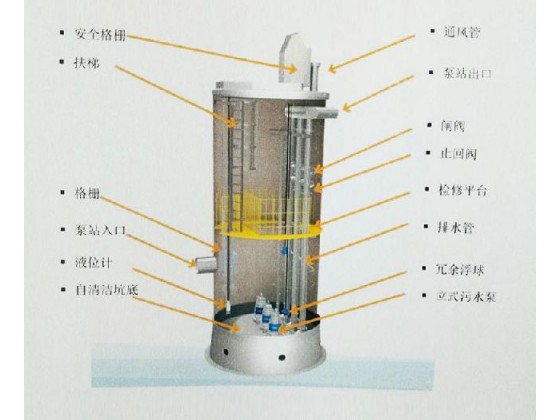

8、预制泵站所配水泵采用自耦式湿式安装，水泵间和进水井集成在同一个井简内，宜带内部维修平台和地面控制面板。

9、预制泵站设计应考虑混合污水溢流排放的后果，泵站内外的噪音、振动和臭气，发生故障的后果，视觉影响等对环境的影响。

10、预制泵站结构设计应考虑结构抗浮、承载能力及土壤的化学属性、建筑结构和人水管、出水管以及其他装置之间可能的沉降差异。

四、产品特点

(一)控制

采用高端PLC控制，配合触摸屏人机界面进行参数设置、设备运行状态查看。

专用通讯模块 FBox：通过GPRS无线网络接入因特网，通过串口远程下载程序。

远程升级，足不出户远程更新设备程序，获取现场数据分析问题，不必车马劳顿，千里奔袭。

海量数据、云端俯览远程收集运行数据，做出故障报警，维护建议和产品改进反馈。

设置简单，易用性强只要一种能联网的方式，就可以使用，不必设置任何路由器或防火墙。

特点：实时对水泵运行状况实时监控，报警记录监控，历史数据统计，并具有远程短信提醒功能。

(二)性能

静压液位计采集液位信号，智能控制开泵数量，节约电能，减少水泵磨损。电力及大数据采集，低能耗。

报警控制：数字化+预警，专家级远程诊断智能监控：云+供水，实现泵房零距离巡检

(三)静音

配置自主研发的低噪音水泵，通过优秀的水力模型设计实现高效低操静音运行。

(四)-安全

设备所用核心部件是按照国家标准寿命，，控制系统互为备用，设备运行安全可靠。

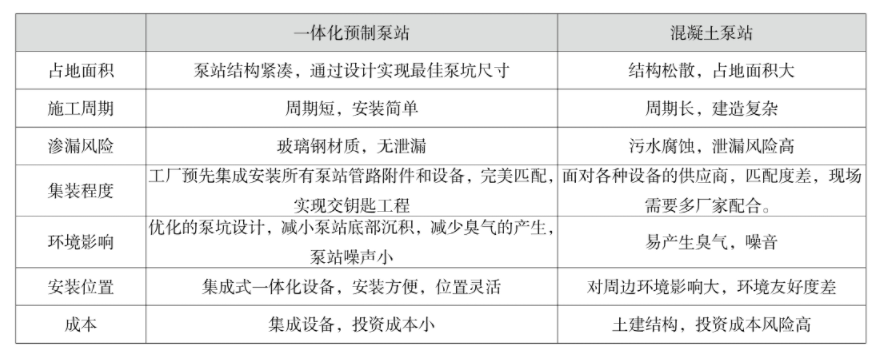

(五)对比优势

五、节能环保效果

持续高效，节约能耗

1、泵站控制系统，根据水池液位智能控制水泵升启数量从而节约电能

2、潜水泵运行有自动巡检功能，互为备用，自动切换，若运行泵出现故障停机时，待运行泵自动投入运行，降低水泵故障率。

3、当纤维材料，垃圾等固体进入传统进水口时它们往往会缠绕在叶轮叶片的前沿，降低叶轮效率，功耗增加导致对能源的需求增加。当固体在叶轮内继续集聚时，电机热保护会跳，引起停泵，从而导致高昂代价的预计外服务要求。

对于小型泵站采用自带切割刀潜污泵，大型泵站内安装粉碎性机械格栅，采用固定不锈钢导轨拆装，粉碎性格栅的作用是粉碎污水中粒径较大悬浮物，防止泵的堵塞。

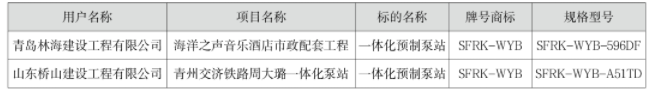

六、应用案例
